Materiały, z których wykonuje się przewody, to głównie metale i tworzywa sztuczne. Wybór zależy od specyfiki budynku i wymagań systemu. Normy techniczne regulują wymogi dotyczące przewodów, zapewniając ich bezpieczeństwo i funkcjonalność.
Najważniejsze informacje:- Przewody wentylacyjne transportują powietrze w budynkach
- Występują w kształtach prostokątnym, okrągłym i owalnym
- Wykonywane są z metali lub tworzyw sztucznych
- Wymiary i materiały wpływają na efektywność wentylacji
- Normy techniczne określają wymagania dla przewodów

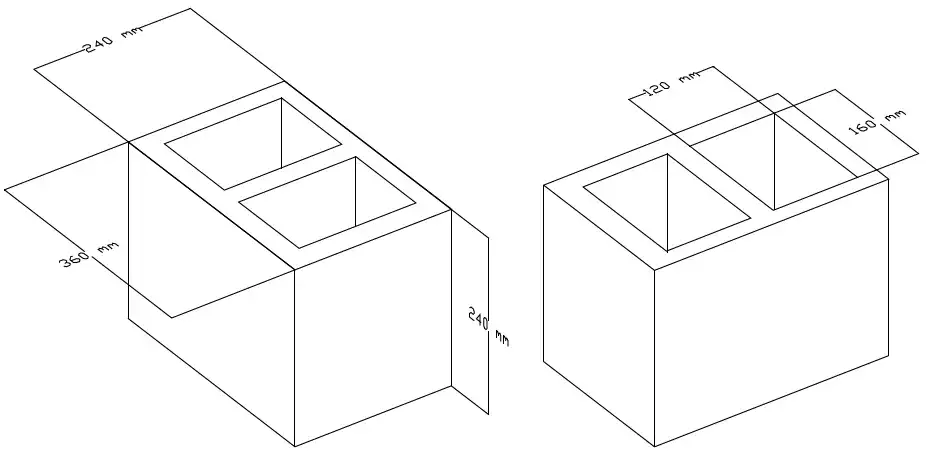

Rodzaje przewodów wentylacyjnych i ich standardowe wymiary
Przewody wentylacyjne występują w trzech głównych typach: prostokątne, okrągłe i owalne. Każdy z nich ma swoje unikalne cechy i zastosowania, wpływające na efektywność systemu wentylacji.
| Typ przewodu | Standardowe wymiary | Typowe zastosowanie |
|---|---|---|
| Prostokątne | 150 mm x 50 mm do 1000 mm x 500 mm | Obiekty przemysłowe, biurowce |
| Okrągłe | Średnica 100 mm do 1250 mm | Budownictwo mieszkaniowe |
| Owalne | 200 mm x 100 mm do 600 mm x 300 mm | Przestrzenie o ograniczonej wysokości |
Przewody prostokątne
Przewody wentylacyjne prostokątne są często stosowane w obiektach przemysłowych i usługowych. Ich kształt umożliwia efektywne wykorzystanie przestrzeni, szczególnie w niskich pomieszczeniach.
Standardowe wymiary kanałów wentylacyjnych prostokątnych zwykle zaczynają się od 150 mm x 50 mm. Mogą sięgać nawet 1000 mm x 500 mm w przypadku dużych instalacji przemysłowych. Przekrój kanału wentylacyjnego prostokątnego jest łatwy do dostosowania do specyficznych wymagań projektu.
Przewody okrągłe
Przewody wentylacyjne okrągłe są najpopularniejsze w budownictwie mieszkaniowym. Ich kształt zapewnia optymalny przepływ powietrza przy minimalnych oporach.
Średnica przewodu wentylacyjnego okrągłego typowo waha się od 100 mm do 1250 mm. Mniejsze średnice (100-200 mm) są często stosowane w domach jednorodzinnych. Średnie rozmiary (250-500 mm) sprawdzają się w budynkach wielorodzinnych. Duże średnice (powyżej 500 mm) znajdują zastosowanie w obiektach komercyjnych i przemysłowych.
Przewody owalne
Przewody wentylacyjne owalne łączą zalety przewodów prostokątnych i okrągłych. Są idealne do przestrzeni o ograniczonej wysokości, oferując lepszą przepustowość niż przewody prostokątne.
Typowe wymiary kanałów wentylacyjnych owalnych wahają się od 200 mm x 100 mm do 600 mm x 300 mm. W porównaniu z przewodami prostokątnymi, owalne zapewniają lepszy przepływ powietrza przy podobnych wymiarach zewnętrznych.
Wymiary przewodów a zastosowania w różnych obiektach
Dobór odpowiednich wymiarów przewodów wentylacyjnych zależy od typu i przeznaczenia budynku.
Przewody wentylacyjne w budownictwie mieszkaniowym
W domach jednorodzinnych najczęściej stosuje się przewody wentylacyjne okrągłe o średnicy 100-150 mm. Budynki wielorodzinne wymagają większych rozmiarów, zazwyczaj 200-300 mm. W przypadku central wentylacyjnych, można spotkać przewody o średnicy nawet 400 mm.
- Kubatura pomieszczeń
- Liczba mieszkańców
- Typ systemu wentylacji (grawitacyjna, mechaniczna)
- Wymagana wydajność wentylacji
- Ograniczenia przestrzenne w budynku
Systemy wentylacyjne w obiektach przemysłowych
Obiekty przemysłowe często wymagają przewodów o znacznie większych wymiarach. Wymiarowanie przewodów wentylacyjnych w takich przypadkach może obejmować kanały prostokątne o przekroju nawet 1000 mm x 500 mm.
W halach produkcyjnych czy magazynach spotyka się niestandardowe rozwiązania, jak przewody tekstylne o dużych średnicach lub systemy hybrydowe łączące różne typy przewodów.
Czytaj więcej: Jakie grzejniki do kotła kondensacyjnego? Wybierz najlepsze
Czynniki wpływające na dobór wymiarów przewodów wentylacyjnych
Właściwy dobór wymiarów przewodu wentylacyjnego jest kluczowy dla efektywności całego systemu.
Przepływ powietrza a przekrój przewodu
Istnieje bezpośrednia zależność między przepływem powietrza a przekrojem kanału wentylacyjnego. Większy przekrój umożliwia większy przepływ przy mniejszych oporach. Jednak zbyt duży przekrój może prowadzić do niepotrzebnych kosztów i strat energii.
Przykładowo, dla przepływu 500 m³/h, przewód okrągły o średnicy 200 mm zapewni optymalną prędkość przepływu około 4,4 m/s. Zwiększenie średnicy do 250 mm zmniejszyłoby prędkość do około 2,8 m/s, co może być korzystne w przypadku wymagań akustycznych.
Kubatura pomieszczenia i jej wpływ na wymiary kanałów
Kubatura pomieszczenia bezpośrednio wpływa na wymagane wymiary kanałów wentylacyjnych. Większe pomieszczenia wymagają większej wymiany powietrza, co przekłada się na potrzebę zastosowania przewodów o większym przekroju.
Dla przykładu, pokój o powierzchni 20 m² i wysokości 2,5 m wymaga wymiany około 50 m³/h powietrza. W tym przypadku wystarczy przewód o średnicy 100 mm. Natomiast dla sali konferencyjnej o powierzchni 100 m² i tej samej wysokości, potrzebny będzie przewód o średnicy co najmniej 200 mm.
Praktyczna porada: Jak oszacować potrzebną wielkość przewodu wentylacyjnego
1. Oblicz kubaturę pomieszczenia (długość x szerokość x wysokość).
2. Określ wymaganą krotność wymiany powietrza (np. 0,5-1 dla mieszkań, 4-8 dla kuchni).
3. Pomnóż kubaturę przez krotność wymiany, aby uzyskać wymagany przepływ w m³/h.
4. Dobierz średnicę przewodu wentylacyjnego, korzystając z tabel lub kalkulatorów online, uwzględniając zalecane prędkości przepływu (3-6 m/s dla mieszkań, 6-10 m/s dla obiektów przemysłowych).
Normy techniczne regulujące wymiary przewodów wentylacyjnych
Wymiary przewodów wentylacyjnych są regulowane przez normy techniczne, takie jak PN-EN-12237:2005 dla kanałów okrągłych i PN-EN-1507:2007 dla prostokątnych. Normy te określają wymagania dotyczące wytrzymałości, szczelności i metod testowania przewodów wentylacyjnych.
- Maksymalne dopuszczalne odkształcenia przewodów
- Wymagania dotyczące szczelności
- Metody badań i klasyfikacji przewodów
- Wytyczne dotyczące montażu i eksploatacji
Wpływ wymiarów przewodów na efektywność wentylacji
Odpowiednie wymiary kanałów wentylacyjnych mają kluczowe znaczenie dla efektywności całego systemu. Zbyt małe przewody zwiększają opory przepływu, co prowadzi do większego zużycia energii przez wentylatory. Z kolei przewody zbyt duże mogą powodować niepotrzebne straty ciepła i problemy z kondensacją.
Optymalizacja wymiarów może znacząco poprawić wydajność systemu. Na przykład, zastąpienie pojedynczego dużego przewodu kilkoma mniejszymi może zmniejszyć opory przepływu o 20-30%, co przekłada się na oszczędności energetyczne.
Materiały wykonania a wymiary przewodów wentylacyjnych
Wybór materiału ma istotny wpływ na możliwe wymiary przewodu wentylacyjnego.
Przewody metalowe
Przewody wentylacyjne metalowe, najczęściej wykonane z blachy ocynkowanej, umożliwiają tworzenie kanałów o dużych wymiarach. Ich sztywność pozwala na utrzymanie kształtu nawet przy znacznych przekrojach.
Zaletą metalowych przewodów jest możliwość wykonania skomplikowanych kształtów i połączeń. Ograniczeniem może być waga, szczególnie przy dużych rozmiarach.
Przewody z tworzyw sztucznych
Przewody wentylacyjne z tworzyw sztucznych, najczęściej z PVC lub PE, są lżejsze od metalowych. Typowe wymiary wahają się od 75 mm do 300 mm średnicy dla przewodów okrągłych.
Ich zaletą jest odporność na korozję i łatwość montażu. Jednak ze względu na mniejszą sztywność, maksymalne wymiary są ograniczone w porównaniu z przewodami metalowymi.
Przewody elastyczne
Przewody wentylacyjne elastyczne oferują największą elastyczność w instalacji. Ich średnica przewodu wentylacyjnego typowo waha się od 80 mm do 600 mm.
Głównym ograniczeniem jest zwiększony opór przepływu, szczególnie przy większych długościach. Z tego powodu zaleca się stosowanie przewodów elastycznych tylko na krótkich odcinkach, np. do podłączenia urządzeń.
| Materiał | Typowe wymiary | Zalety | Ograniczenia |
|---|---|---|---|
| Metal | 100 mm - 2000 mm | Wytrzymałość, duże rozmiary | Waga, cena |
| Tworzywa sztuczne | 75 mm - 300 mm | Lekkość, odporność na korozję | Ograniczone maksymalne wymiary |
| Elastyczne | 80 mm - 600 mm | Elastyczność montażu | Wysokie opory przepływu |
Jak dobrać odpowiednie wymiary przewodów wentylacyjnych?
Prawidłowy dobór wymiarów przewodu wentylacyjnego jest kluczowy dla efektywności systemu. Wymaga uwzględnienia wielu czynników, od kubatury pomieszczeń po specyfikę użytkowania obiektu. Warto skorzystać z pomocy specjalisty, szczególnie przy bardziej skomplikowanych instalacjach.
- Określ wymagany przepływ powietrza dla każdego pomieszczenia
- Wybierz typ przewodu (okrągły, prostokątny, owalny) odpowiedni do warunków instalacji
- Oblicz przekrój kanału wentylacyjnego na podstawie przepływu i zalecanej prędkości powietrza
- Sprawdź zgodność wybranych wymiarów z normami i ograniczeniami przestrzennymi
- Zoptymalizuj wymiary, uwzględniając koszty materiałów i energii
Klucz do efektywnej wentylacji: Dobór odpowiednich wymiarów przewodów
Wybór właściwych wymiarów przewodów wentylacyjnych to fundament skutecznego systemu wentylacji. Różnorodność typów - od prostokątnych przez okrągłe po owalne - pozwala na dostosowanie instalacji do specyfiki każdego budynku. Kluczowe jest zrozumienie, że wymiary kanałów wentylacyjnych muszą być dobrane z uwzględnieniem takich czynników jak kubatura pomieszczeń, wymagany przepływ powietrza czy ograniczenia przestrzenne.
Pamiętajmy, że średnica przewodu wentylacyjnego czy przekrój kanału wentylacyjnego mają bezpośredni wpływ na efektywność energetyczną całego systemu. Zbyt małe wymiary prowadzą do zwiększonych oporów i wyższego zużycia energii, podczas gdy przewymiarowanie może skutkować niepotrzebnym wzrostem kosztów i problemami z kondensacją. Dlatego tak istotne jest skrupulatne wymiarowanie przewodów wentylacyjnych, uwzględniające nie tylko normy techniczne, ale i specyfikę danego obiektu.
Ostatecznie, optymalne wymiary przewodu wentylacyjnego to kompromis między efektywnością, kosztami a praktycznością montażu. Profesjonalne podejście do tego zagadnienia zapewni nie tylko komfort użytkownikom, ale także przyczyni się do oszczędności energetycznych i finansowych w długiej perspektywie.
