Obudowy na bezpieczniki to kluczowe elementy instalacji elektrycznych. Chronią obwody przed przeciążeniem i zwarciem. Są dostępne w różnych rozmiarach i typach. Wybór zależy od potrzeb konkretnej instalacji. Obudowy różnią się liczbą modułów, stopniem ochrony i miejscem montażu. Niektóre są przeznaczone do użytku wewnętrznego, inne można montować na zewnątrz. Ceny obudów wahają się od kilku do kilkudziesięciu złotych.
Najważniejsze informacje:
- Obudowy chronią bezpieczniki i ułatwiają dostęp do nich
- Dostępne są różne typy, np. obudowy typu S, skrzynki natynkowe, obudowy płaskie
- Liczba modułów waha się od 3 do 6, w zależności od modelu
- Stopień ochrony (IP) określa odporność na czynniki zewnętrzne
- Ceny zaczynają się od 8 zł za prostsze modele
- Wybór obudowy zależy od specyfiki instalacji elektrycznej
Rodzaje obudów na bezpieczniki
Obudowy na bezpieczniki dzielą się na natynkowe i podtynkowe. Natynkowe montuje się bezpośrednio na ścianie, co ułatwia instalację. Podtynkowe są wpuszczane w ścianę, zapewniając estetyczny wygląd.
Obudowy typu S, jak S3 firmy Plastrol, są przeznaczone do montażu wewnętrznego. Mieszczą trzy moduły i oferują stopień ochrony IP20. Wykonane z wysokiej jakości plastiku, mają wymiary 138 x 65 x 55 mm.
Skrzynki OB-5K firmy KARLIK to natynkowe obudowy rozdzielnic. Wykonane z tworzywa ABS/Poliamid, pomieszczą do 5 modułów. Charakteryzują się stopniem ochrony IP30, co czyni je idealnymi do zastosowań wewnętrznych.
Obudowy płaskie to kompaktowe rozwiązania o wymiarach 45 x 28 x 11 mm. Są niedrogie - kosztują około 10 zł. Sprawdzają się w miejscach, gdzie liczy się każdy centymetr przestrzeni.
Obudowy do rozłączników, jak GAX391 firmy LOVATO, są specjalnie zaprojektowane dla bezpieczników o wymiarach 10,3 x 38 mm. Oferują profesjonalne rozwiązanie dla bardziej wymagających instalacji.

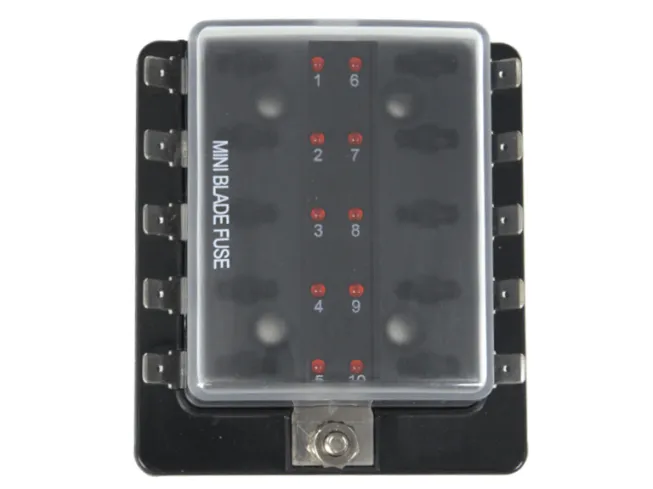

Obudowy MTA to specjalistyczne skrzynki na bezpieczniki stosowane w motoryzacji. Umożliwiają montaż różnych typów bezpieczników samochodowych, takich jak MEGA, MIDI czy MINI.
Znaczenie stopnia ochrony IP w obudowach bezpiecznikowych
Stopień ochrony IP określa odporność obudowy na bezpieczniki na czynniki zewnętrzne. Składa się z dwóch cyfr: pierwsza oznacza ochronę przed ciałami stałymi, druga przed wodą.
IP20 i IP30 to popularne stopnie ochrony w obudowach bezpiecznikowych. IP20 chroni przed ciałami stałymi o średnicy 12,5 mm i większymi, ale nie przed wodą. IP30 oferuje wyższy poziom ochrony przed ciałami stałymi (2,5 mm), ale również nie chroni przed wodą.
Wybierając stopień ochrony, weź pod uwagę miejsce instalacji. Do suchych pomieszczeń wystarczy IP20, ale dla wilgotniejszych przestrzeni rozważ wyższy stopień ochrony.
Czytaj więcej: Cena wymiany kaloryfera w sezonie grzewczym: Koszty i wyzwania
Materiały stosowane w produkcji obudów bezpiecznikowych
Najczęściej stosowane materiały to plastik, ABS i poliamid. Każdy z nich ma swoje unikalne właściwości, wpływające na trwałość i funkcjonalność obudowy rozdzielnicy.
Plastik jest lekki i tani, ale mniej odporny na uszkodzenia mechaniczne. ABS oferuje wysoką odporność na uderzenia i stabilność wymiarową. Poliamid wyróżnia się wytrzymałością i odpornością na wysokie temperatury.
Ile modułów pomieści Twoja obudowa?
Moduł w obudowie na bezpieczniki to standardowa jednostka szerokości dla aparatury modułowej. Jeden moduł ma zazwyczaj szerokość 18 mm.
Obudowy na 3 moduły są kompaktowe, idealne do małych instalacji. 5-modułowe skrzynki rozdzielcze oferują więcej przestrzeni, a obudowy na 6 i więcej modułów sprawdzą się w rozbudowanych systemach elektrycznych.
| Liczba modułów | Wymiary (mm) | Cena (zł) |
|---|---|---|
| 3 | 138 x 65 x 55 | 8,00 |
| 5 | 150 x 100 x 70 | 15,00 |
| 6 | 180 x 110 x 80 | 20,00 |
Wymiary i specyfikacje techniczne obudów bezpiecznikowych
Standardowe wymiary obudów na bezpieczniki wahają się od kompaktowych 45 x 28 x 11 mm do większych 180 x 110 x 80 mm. Wybór zależy od liczby modułów i dostępnej przestrzeni. Większe obudowy oferują więcej miejsca na okablowanie i dodatkowe komponenty.
Dobierając wymiary, uwzględnij nie tylko liczbę bezpieczników, ale też przestrzeń na manipulację i wentylację. Zostaw margines na przyszłą rozbudowę instalacji.
- Liczba modułów
- Stopień ochrony IP
- Materiał wykonania
- Napięcie znamionowe
- Typ montażu (natynkowy/podtynkowy)
- Wymiary zewnętrzne
- Waga
Zastosowanie różnych typów obudów bezpiecznikowych
W domach obudowy na bezpieczniki najczęściej spotyka się w formie głównej tablicy bezpiecznikowej. Chronią one instalację elektryczną i ułatwiają dostęp do bezpieczników. Mniejsze obudowy można znaleźć przy pojedynczych urządzeniach lub obwodach.
W przemyśle stosuje się rozbudowane rozdzielnice elektryczne. Muszą one spełniać wyższe standardy bezpieczeństwa i często posiadają dodatkowe funkcje, jak monitoring czy zdalny dostęp. Są zwykle większe i bardziej odporne na trudne warunki.
W motoryzacji skrzynki na bezpieczniki muszą być kompaktowe i odporne na wibracje. Często stosuje się tu specjalne obudowy MTA, przystosowane do różnych typów bezpieczników samochodowych.
Jak wybrać odpowiednią obudowę na bezpieczniki?
Wybierając obudowę na bezpieczniki, uwzględnij liczbę i typ bezpieczników. Sprawdź wymiary i sposób montażu. Zwróć uwagę na stopień ochrony IP, szczególnie jeśli obudowa będzie narażona na wilgoć lub pył. Nie zapomnij o materiale wykonania - powinien być odpowiedni do warunków, w jakich będzie pracować.
Porównanie popularnych marek i modeli
Plastrol oferuje solidne obudowy na bezpieczniki typu S. KARLIK specjalizuje się w skrzynkach natynkowych. LOVATO dostarcza profesjonalne rozwiązania dla przemysłu.
| Model | Marka | Liczba modułów | Stopień ochrony | Cena (zł) |
|---|---|---|---|---|
| S3 | Plastrol | 3 | IP20 | 8,00 |
| OB-5K | KARLIK | 5 | IP30 | 15,00 |
| GAX391 | LOVATO | 6 | IP40 | 96,74 |
Montaż i konserwacja obudów bezpiecznikowych
Montaż obudowy na bezpieczniki rozpocznij od wyboru odpowiedniego miejsca. Przymocuj obudowę do ściany, używając odpowiednich kołków i wkrętów. Następnie zainstaluj szynę DIN i podłącz przewody, przestrzegając zasad bezpieczeństwa.
Regularna konserwacja skrzynki rozdzielczej jest kluczowa dla bezpieczeństwa. Sprawdzaj stan połączeń co 6-12 miesięcy. Usuń kurz i brud, używając suchej szmatki lub sprężonego powietrza. Wymień uszkodzone elementy natychmiast po zauważeniu problemu.
- Montaż obudowy w niewłaściwym miejscu (np. narażonym na wilgoć)
- Niedokładne przykręcenie obudowy do ściany
- Nieprawidłowe podłączenie przewodów
- Przeciążanie obudowy zbyt dużą liczbą modułów
- Zaniedbanie regularnych przeglądów i czyszczenia
Klucz do bezpiecznej instalacji: Wybór i użytkowanie obudów na bezpieczniki
Obudowy na bezpieczniki to nieodzowny element każdej instalacji elektrycznej. Od domowych skrzynek rozdzielczych po przemysłowe rozdzielnice elektryczne, pełnią one kluczową rolę w zapewnieniu bezpieczeństwa i funkcjonalności systemów elektrycznych.
Wybierając odpowiednią obudowę na bezpieczniki, należy uwzględnić wiele czynników. Liczba modułów, stopień ochrony IP, materiał wykonania czy sposób montażu - wszystko to wpływa na końcową funkcjonalność. Pamiętaj, że dobrze dobrana tablica bezpiecznikowa nie tylko chroni instalację, ale także ułatwia jej konserwację i ewentualną rozbudowę.
Niezależnie od tego, czy wybierasz kompaktową skrzynkę na bezpieczniki do domu, czy rozbudowaną szafkę elektryczną do zastosowań przemysłowych, regularna konserwacja jest kluczem do długotrwałego i bezpiecznego użytkowania. Okresowe przeglądy, czyszczenie i wymiana uszkodzonych elementów to niezbędne kroki w utrzymaniu sprawnej instalacji elektrycznej.
