Projektowanie schodów żelbetowych to złożony proces inżynieryjny, łączący aspekty techniczne i estetyczne. Schody te, popularne ze względu na trwałość i ognioodporność, składają się z kilku kluczowych elementów: stopni, podstopnic, spoczników i balustrad. Wyróżniamy trzy główne typy schodów żelbetowych: monolityczne, płytowe i belkowe. Proces projektowania obejmuje szereg etapów, od ustalenia układu biegów po wykończenie powierzchni. Zgodność z normami budowlanymi jest kluczowa, szczególnie w zakresie wymiarów i bezpieczeństwa.
Najważniejsze informacje:- Schody żelbetowe cechują się wysoką trwałością i odpornością ogniową
- Podstawowe elementy to stopnie, podstopnice, spoczniki i balustrady
- Wyróżniamy trzy główne typy: monolityczne, płytowe i belkowe
- Proces projektowania składa się z siedmiu kluczowych etapów
- Wymiary schodów muszą być zgodne z normami budowlanymi
- Główne zalety to trwałość i możliwość formowania różnych kształtów
- Wady obejmują wysokie koszty i długi czas realizacji
Kluczowe elementy schodów żelbetowych
Projektowanie schodów żelbetowych wymaga zrozumienia czterech podstawowych elementów konstrukcyjnych. Każdy z nich pełni kluczową rolę w funkcjonalności i bezpieczeństwie schodów. Przyjrzyjmy się bliżej tym komponentom, które stanowią fundament konstrukcji schodów betonowych.
Stopnie, podstopnice, spoczniki i balustrady tworzą integralną całość schodów żelbetowych. Ich prawidłowe wymiarowanie i wykonanie ma bezpośredni wpływ na komfort użytkowania oraz trwałość konstrukcji. Przyjrzyjmy się każdemu z tych elementów z osobna.
- Stopnie: Poziome płaszczyzny, na które stawiamy stopy. Ich szerokość i wysokość muszą być dokładnie obliczone.
- Podstopnice: Pionowe elementy łączące kolejne stopnie. Zapewniają stabilność i estetyczny wygląd schodów.
- Spoczniki: Poziome platformy między biegami schodów. Umożliwiają odpoczynek i zmianę kierunku ruchu.
- Balustrady: Zabezpieczenia boczne schodów. Kluczowe dla bezpieczeństwa użytkowników, zwłaszcza na wyższych kondygnacjach.
Rodzaje konstrukcji schodów żelbetowych
Projektowanie schodów żelbetowych obejmuje wybór jednego z trzech podstawowych typów konstrukcji: monolityczne, płytowe lub belkowe. Schody monolityczne, wykonywane z jednego odlewu betonu, wyróżniają się wyjątkową stabilnością i trwałością. Są idealne do budynków o dużym natężeniu ruchu.
Schody płytowe, oparte na belkach spocznikowych lub ścianach, sprawdzają się świetnie w mniejszych przestrzeniach. Ich wykonanie jest stosunkowo proste, co przekłada się na niższe koszty realizacji. Z kolei schody belkowe, składające się z belek nośnych i opartych na nich stopni, oferują większą elastyczność w projektowaniu i możliwość tworzenia lekkich, ażurowych konstrukcji.
Każdy typ schodów ma swoje unikalne zalety i wady, które należy rozważyć podczas procesu projektowania. Wybór odpowiedniego rodzaju zależy od specyfiki budynku, dostępnej przestrzeni oraz preferencji inwestora. Porównajmy teraz główne cechy każdego typu schodów.
| Typ schodów | Zalety | Wady |
|---|---|---|
| Monolityczne | Wysoka stabilność, długa żywotność | Wyższe koszty, dłuższy czas realizacji |
| Płytowe | Oszczędność miejsca, prostota wykonania | Ograniczone możliwości kształtowania |
| Belkowe | Lekkość konstrukcji, elastyczność projektowa | Wymagają precyzyjnych obliczeń, mniejsza nośność |
Czytaj więcej: Gotowe słupki fundamentowe: zalety i zastosowanie w budownictwie
Etapy projektowania schodów żelbetowych
Ustalenie układu biegów
Pierwszym krokiem w projektowaniu schodów żelbetowych jest precyzyjne określenie różnicy poziomów między kondygnacjami. To kluczowy parametr, który warunkuje liczbę stopni i długość biegów. Następnie projektant rozmieszcza biegi w rzucie poziomym, uwzględniając dostępną przestrzeń i funkcjonalność komunikacji.
Układ biegów musi zapewniać wygodne i bezpieczne poruszanie się po schodach. Często stosuje się kombinację biegów prostych i zakręconych, aby optymalnie wykorzystać przestrzeń i stworzyć estetyczną formę schodów.

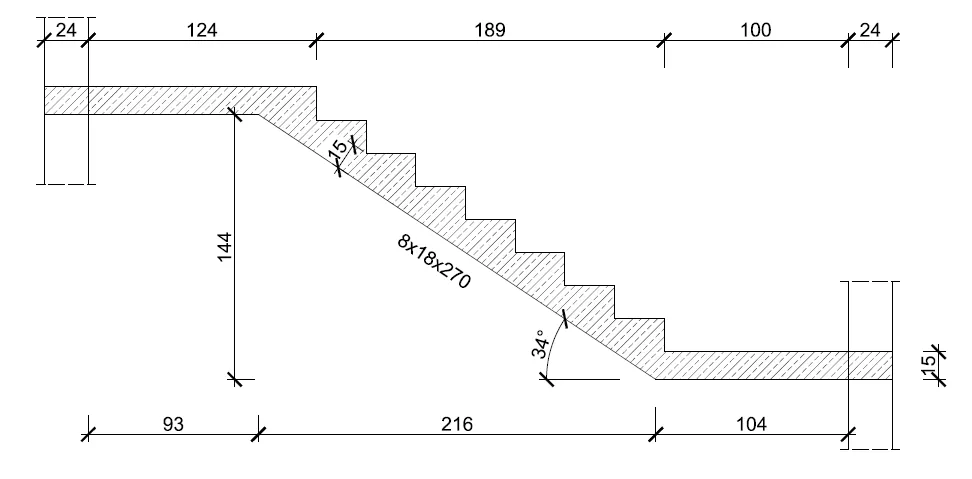

Obliczanie wymiarów schodów
Obliczenia schodów żelbetowych to kluczowy etap projektowania, który wymaga precyzji i znajomości norm budowlanych. Wysokość i szerokość stopni muszą być dobrane tak, aby zapewnić komfortowe użytkowanie. Standardowa formuła to 2h + s = 60-65 cm, gdzie h to wysokość stopnia, a s to jego szerokość.
Liczba biegów zależy od całkowitej wysokości kondygnacji i przyjętej wysokości pojedynczego stopnia. Ważne jest, aby zachować jednakową wysokość stopni w całym ciągu schodowym, co zapewnia bezpieczeństwo i wygodę użytkowania.
- Zmierz dokładną wysokość między kondygnacjami
- Określ optymalną wysokość pojedynczego stopnia (zazwyczaj 15-19 cm)
- Oblicz liczbę stopni, dzieląc wysokość kondygnacji przez wysokość stopnia
- Ustal szerokość stopnia zgodnie z formułą 2h + s = 60-65 cm
- Sprawdź, czy wymiary są zgodne z normami budowlanymi
Dobór materiałów i zbrojenia
Wybór odpowiedniego betonu jest kluczowy dla trwałości i wytrzymałości schodów żelbetowych. Najczęściej stosuje się beton klasy C20/25 lub C25/30, który oferuje doskonały balans między wytrzymałością a ceną. Klasa betonu musi być dobrana do przewidywanych obciążeń i warunków eksploatacji schodów.
Stal zbrojeniowa stanowi szkielet konstrukcji schodów. Najczęściej używa się prętów żebrowanych klasy A-III N (RB500W) o średnicy 8-12 mm. Zbrojenie schodów żelbetowych musi być zaprojektowane tak, aby przenosić zarówno obciążenia statyczne, jak i dynamiczne.
Prawidłowe rozmieszczenie zbrojenia jest kluczowe dla bezpieczeństwa konstrukcji. W stopniach umieszcza się pręty podłużne i poprzeczne, tworząc siatkę zbrojeniową. Dodatkowo, w miejscach szczególnie narażonych na naprężenia, stosuje się zbrojenie wzmacniające.
Wymagania norm budowlanych dla schodów żelbetowych
Normy budowlane precyzyjnie określają minimalne wymiary schodów żelbetowych, gwarantujące bezpieczeństwo i komfort użytkowania. W budynkach mieszkalnych wielorodzinnych minimalna szerokość biegu powinna wynosić 1,2 m, a spocznika 1,5 m. Maksymalna wysokość stopnia nie może przekraczać 17,5 cm, co zapewnia wygodne wchodzenie.
Dla budynków jednorodzinnych wymagania są nieco mniej restrykcyjne. Minimalna szerokość biegu może wynosić 0,8 m, a wysokość stopnia może dochodzić do 19 cm. Warto jednak pamiętać, że zwiększenie tych wymiarów ponad minimum znacząco podnosi komfort użytkowania schodów.
- Budynki wielorodzinne: szerokość biegu min. 1,2 m, spocznika 1,5 m, max wysokość stopnia 17,5 cm
- Budynki jednorodzinne: szerokość biegu min. 0,8 m, max wysokość stopnia 19 cm
- Liczba stopni w jednym biegu: nie więcej niż 17 (zalecane 13-15)
- Balustrada: wysokość min. 1,1 m, prześwit między elementami max 12 cm
Praktyczne wskazówki wykonania deskowania
Deskowanie to kluczowy etap wykonania schodów żelbetowych, który wymaga precyzji i staranności. Rozpocznij od dokładnego wytyczenia linii schodów, używając poziomicy laserowej. To zapewni idealną geometrię konstrukcji.
Następnie przygotuj stabilne podpory i płyty szalunkowe. Pamiętaj, że deskowanie musi wytrzymać ciężar świeżego betonu i wibracje podczas zagęszczania. Użyj systemu klamer i rozpór, aby zapewnić sztywność całej konstrukcji.
Przed przystąpieniem do betonowania, pokryj powierzchnię deskowania środkiem antyadhezyjnym. To ułatwi późniejsze rozszalowanie i zapewni gładką powierzchnię betonu. Pamiętaj też o zostawieniu otworów na pręty zbrojeniowe wystające ze ścian czy stropów.
Betonowanie schodów żelbetowych
Wykonanie schodów żelbetowych wchodzi w decydującą fazę podczas betonowania. Mieszankę betonową należy wylewać równomiernie, zaczynając od najniższego punktu schodów. Używaj wibratorów wgłębnych do zagęszczania betonu, co eliminuje pęcherze powietrza i zapewnia jednolitą strukturę.
Podczas betonowania zwróć szczególną uwagę na dokładne wypełnienie wszystkich przestrzeni wokół zbrojenia. Po wylaniu betonu, wyrównaj powierzchnię stopni i spoczników za pomocą łaty wibracyjnej. Pamiętaj o zachowaniu lekkiego spadku na stopniach (około 1%) w kierunku czoła stopnia, co ułatwi odpływ wody.
Najczęstsze błędy w projektowaniu schodów żelbetowych
Niewłaściwe wymiarowanie schodów żelbetowych to jeden z najczęstszych błędów projektowych. Zbyt wysokie stopnie lub zbyt wąskie biegi mogą znacząco obniżyć komfort i bezpieczeństwo użytkowania. Zawsze stosuj się do norm budowlanych i zasady 2h + s = 60-65 cm.
Innym częstym problemem jest niedostateczne zbrojenie schodów żelbetowych. Zbyt mała ilość stali lub jej niewłaściwe rozmieszczenie może prowadzić do powstawania rys i pęknięć. Pamiętaj o wzmocnieniu zbrojenia w miejscach szczególnie narażonych na naprężenia, takich jak połączenia biegów ze spocznikami.
Błędy w wykonaniu deskowania mogą skutkować nierównościami powierzchni lub odchyleniami od założonej geometrii schodów. Dokładne przygotowanie szalunku i jego stabilne zamocowanie to klucz do uzyskania idealnie wykonanych schodów żelbetowych.
- Niewłaściwe wymiarowanie stopni i biegów
- Niedostateczne lub nieprawidłowo rozmieszczone zbrojenie
- Błędy w wykonaniu deskowania
- Nieuwzględnienie dylatacji w długich biegach schodowych
- Zaniedbanie prawidłowego zagęszczenia betonu podczas betonowania
Aspekty bezpieczeństwa w projektowaniu schodów
Bezpieczeństwo to priorytet w projektowaniu schodów żelbetowych. Kluczowe jest zapewnienie odpowiedniej szerokości biegów i spoczników, co umożliwia swobodne mijanie się osób i ewakuację w sytuacjach awaryjnych. Minimalna szerokość biegu w budynkach mieszkalnych wielorodzinnych to 1,2 m, ale warto rozważyć zwiększenie tego wymiaru, jeśli pozwala na to przestrzeń.
Antypoślizgowa powierzchnia stopni to kolejny ważny aspekt bezpieczeństwa. Można ją uzyskać poprzez odpowiednie wykończenie betonu lub zastosowanie nakładek antypoślizgowych. W przypadku schodów zewnętrznych, należy dodatkowo zadbać o prawidłowe odprowadzanie wody, aby zapobiec gromadzeniu się lodu w okresie zimowym.
Balustrady stanowią nieodłączny element bezpieczeństwa schodów. Ich wysokość powinna wynosić minimum 1,1 m, a prześwity między elementami nie mogą przekraczać 12 cm. Warto rozważyć zastosowanie dodatkowych poręczy na różnych wysokościach, co ułatwi korzystanie ze schodów osobom o różnym wzroście, w tym dzieciom.
Wykończenie i konserwacja schodów żelbetowych
Odpowiednie wykończenie schodów żelbetowych nie tylko poprawia ich estetykę, ale także zwiększa trwałość i bezpieczeństwo. Popularne opcje obejmują okładziny z płytek ceramicznych, kamienia naturalnego lub wykładziny. Każdy materiał ma swoje unikalne właściwości i wymaga specyficznego sposobu montażu.
Konserwacja schodów żelbetowych jest stosunkowo prosta, ale kluczowa dla zachowania ich dobrego stanu przez lata. Regularne czyszczenie, usuwanie zabrudzeń i naprawa ewentualnych uszkodzeń powierzchni to podstawowe zabiegi konserwacyjne. W przypadku schodów zewnętrznych, warto rozważyć okresowe nakładanie powłok hydrofobowych, chroniących beton przed wilgocią.
| Materiał wykończ eniowy | Właściwości | Konserwacja |
|---|---|---|
| Płytki ceramiczne | Trwałe, łatwe w czyszczeniu, szeroki wybór wzorów | Regularne mycie, okresowe odnawianie fug |
| Kamień naturalny | Elegancki wygląd, odporność na ścieranie, unikalność | Impregnacja, czyszczenie specjalistycznymi środkami |
| Wykładzina | Cicha, ciepła w dotyku, łatwa w montażu | Częste odkurzanie, pranie co 6-12 miesięcy |
| Żywica epoksydowa | Bezspoinowa, odporna na uszkodzenia, łatwa w utrzymaniu czystości | Mycie wodą z łagodnym detergentem, unikanie ostrych narzędzi |
Projektowanie schodów żelbetowych to proces, który wymaga uwagi na każdym etapie - od koncepcji po wykończenie. Dbałość o detale, przestrzeganie norm i myślenie o przyszłym użytkowaniu to klucz do stworzenia trwałych, bezpiecznych i estetycznych schodów. Pamiętaj, że dobrze zaprojektowane schody to nie tylko element komunikacji, ale także ważny akcent architektoniczny budynku.
Regularna konserwacja i szybka reakcja na ewentualne uszkodzenia pozwolą zachować schody w doskonałym stanie przez wiele lat. Niezależnie od wybranego materiału wykończeniowego, zawsze stosuj się do zaleceń producenta dotyczących czyszczenia i pielęgnacji. W przypadku większych napraw lub renowacji, warto skonsultować się z profesjonalistą, aby uniknąć błędów mogących wpłynąć na strukturę schodów.
Klucz do udanych schodów żelbetowych: Od projektu po konserwację
Projektowanie schodów żelbetowych to kompleksowy proces, który łączy w sobie inżynieryjną precyzję z estetyczną wizją. Rozpoczynając od kluczowych elementów konstrukcyjnych, poprzez wybór odpowiedniego typu schodów, aż po szczegółowe obliczenia i dobór materiałów, każdy etap wymaga starannego przemyślenia i wykonania.
Bezpieczeństwo i zgodność z normami budowlanymi stanowią fundament dobrego projektu. Prawidłowe wymiarowanie schodów żelbetowych, odpowiednie zbrojenie oraz staranne wykonanie deskowania i betonowania to czynniki, które decydują o trwałości i funkcjonalności konstrukcji. Unikanie typowych błędów projektowych i wykonawczych pozwala stworzyć schody, które będą służyć przez długie lata.
Ostateczny sukces projektu zależy nie tylko od solidnej konstrukcji, ale także od właściwego wykończenia i regularnej konserwacji. Wybór odpowiednich materiałów wykończeniowych oraz dbałość o ich utrzymanie zapewniają nie tylko estetyczny wygląd, ale również bezpieczeństwo użytkowania. Pamiętajmy, że dobrze zaprojektowane i wykonane schody żelbetowe to inwestycja w komfort i wartość całego budynku.
