Zabudowa agregatu prądotwórczego: Kluczowe aspekty instalacji

Zabudowa agregatu prądotwórczego to proces kluczowy dla jego prawidłowego działania i bezpieczeństwa. Wymaga uwzględnienia wielu aspektów technicznych i środowiskowych. Agregaty można instalować na zewnątrz lub wewnątrz budynków. Każda opcja ma swoje wymagania.

Ważne elementy to odpowiedni fundament, wentylacja i instalacja elektryczna. Fundament musi spełniać wymagania producenta. Wentylacja zapewnia chłodzenie i odprowadzanie spalin. Prawidłowe podłączenie elektryczne gwarantuje bezpieczną pracę urządzenia.

Bezpieczeństwo i regularna konserwacja to priorytety przy zabudowie agregatu. Pomieszczenie powinno być dostępne i dobrze oświetlone. Systematyczne przeglądy zapewniają długotrwałe działanie bez awarii.

Najważniejsze informacje:

• Zabudowa może być zewnętrzna lub wewnętrzna
• Konieczny jest odpowiedni fundament i wentylacja
• Instalacja elektryczna musi być wykonana prawidłowo
• Bezpieczeństwo i dostępność to kluczowe aspekty
• Regularna konserwacja zapewnia długotrwałe działanie

Rodzaje zabudowy agregatów prądotwórczych

Zabudowa agregatu prądotwórczego może być realizowana na dwa główne sposoby: zewnętrznie lub wewnętrznie. Wybór odpowiedniego typu zależy od wielu czynników, takich jak dostępna przestrzeń, warunki atmosferyczne czy wymagania techniczne.

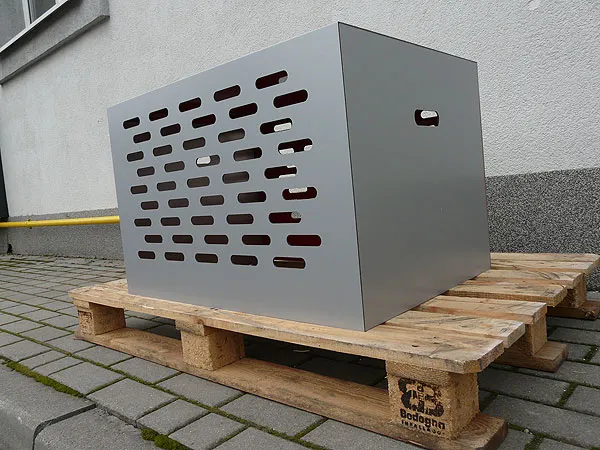

Zabudowa zewnętrzna polega na umieszczeniu agregatu w specjalnej obudowie lub kontenerze na zewnątrz budynku. To rozwiązanie jest popularne, gdy brakuje miejsca wewnątrz obiektu lub gdy chcemy zminimalizować hałas. Zewnętrzne obudowy agregatów są projektowane z myślą o ochronie przed trudnymi warunkami atmosferycznymi.

Zabudowa wewnętrzna to instalacja agregatu prądotwórczego w dedykowanym pomieszczeniu wewnątrz budynku. Wymaga ona szczególnej uwagi w kwestii wentylacji i odprowadzania spalin. Idealne pomieszczenie powinno mieć co najmniej dwie ściany zewnętrzne, co ułatwia efektywne zarządzanie przepływem powietrza.

Zalety i wady zabudowy zewnętrznej:

• Zalety:
  • Minimalizacja hałasu wewnątrz budynku
  • Oszczędność przestrzeni wewnętrznej
  • Łatwiejsze odprowadzanie spalin
  • Prostsza instalacja i konserwacja
  • Mniejsze ryzyko przegrzania
• Wady:
  • Narażenie na warunki atmosferyczne
  • Wyższe koszty obudowy ochronnej
  • Potrzeba solidnego fundamentu
  • Możliwe ograniczenia prawne dotyczące lokalizacji
  • Trudniejszy dostęp w przypadku ekstremalnych warunków pogodowych

Zalety i wady zabudowy wewnętrznej:

• Zalety:
  • Lepsza ochrona przed warunkami atmosferycznymi
  • Łatwiejszy dostęp dla obsługi i konserwacji
  • Możliwość integracji z systemem budynku
  • Niższe koszty obudowy ochronnej
  • Większa kontrola nad temperaturą otoczenia
• Wady:
  • Konieczność zapewnienia skutecznej wentylacji
  • Zajmowanie cennej przestrzeni wewnątrz budynku
  • Potencjalnie wyższy poziom hałasu wewnątrz obiektu
  • Skomplikowana instalacja systemu odprowadzania spalin
  • Ryzyko gromadzenia się spalin w przypadku awarii wentylacji

Wymagania techniczne dla fundamentu agregatu

Fundament to kluczowy element zabudowy agregatu prądotwórczego. Musi być on odpowiednio zaprojektowany i wykonany, aby zapewnić stabilność i bezpieczeństwo urządzenia. Podstawowe wymagania obejmują nośność, odporność na wibracje oraz izolację od wilgoci.

Wymiary i struktura fundamentu zależą od specyfikacji producenta agregatu. Dla małych jednostek wystarczy często betonowa płyta, podczas gdy większe generatory mogą wymagać głębszych fundamentów z dodatkowymi wzmocnieniami. Kluczowe jest również uwzględnienie kanałów na przewody i rury.

Typ podłoża	Wymagania fundamentu	Dodatkowe uwagi
Grunt stabilny	Płyta betonowa o grubości 15-20 cm	Zbrojenie siatką stalową
Grunt niestabilny	Fundament głęboki, palowy	Konieczne badania geotechniczne
Dach płaski	Rama stalowa z amortyzatorami	Uwzględnienie obciążenia dachu
Piwnica	Wzmocniona płyta betonowa	Izolacja akustyczna i wibracyjna

Czytaj więcej: Pękające ściany nośne: przyczyny, skutki i skuteczne naprawy

Systemy wentylacji w zabudowie agregatów

Prawidłowa wentylacja jest kluczowa dla efektywnej i bezpiecznej pracy agregatu prądotwórczego. Zapewnia ona odpowiednie chłodzenie urządzenia, odprowadzanie spalin oraz dostarczanie świeżego powietrza niezbędnego do procesu spalania. Bez skutecznej wentylacji, agregat może się przegrzewać, tracić wydajność, a nawet stanowić zagrożenie dla otoczenia.

W przypadku zabudowy zewnętrznej, systemy wentylacji są zwykle prostsze. Obudowy agregatów są projektowane z otworami wlotowymi i wylotowymi, które zapewniają naturalny przepływ powietrza. Dodatkowo, mogą być wyposażone w wentylatory wspomagające, które aktywują się przy wyższych temperaturach.

Dla zabudowy wewnętrznej, systemy wentylacji są bardziej skomplikowane. Wymagają one często instalacji dedykowanych kanałów nawiewnych i wywiewnych. Kluczowe jest zapewnienie odpowiedniej ilości świeżego powietrza oraz efektywne odprowadzanie gorącego powietrza i spalin na zewnątrz budynku.

Jak zapewnić odpowiednią cyrkulację powietrza?

Zapewnienie optymalnej cyrkulacji powietrza wymaga starannego planowania. Należy uwzględnić wielkość agregatu, jego moc oraz wymiary pomieszczenia. Ważne jest, aby strumień zimnego powietrza był kierowany na elementy generujące najwięcej ciepła, a gorące powietrze było skutecznie odprowadzane. W niektórych przypadkach konieczne może być zastosowanie dodatkowych wentylatorów lub systemów klimatyzacji.

• Kluczowe elementy systemu wentylacji:
  • Czerpnia świeżego powietrza
  • Kanały nawiewne
  • Filtry powietrza
  • Wentylatory wspomagające
  • Kanały wywiewne
  • System odprowadzania spalin

Instalacja elektryczna agregatu prądotwórczego

Instalacja elektryczna to kluczowy element zabudowy agregatu prądotwórczego. Obejmuje ona wszystkie komponenty niezbędne do bezpiecznego i efektywnego przesyłu energii elektrycznej z generatora do odbiorników. Główne elementy to przewody zasilające, rozdzielnica, zabezpieczenia przeciwprzeciążeniowe i przeciwzwarciowe.

Istotnym elementem jest również system uziemienia, który zapewnia ochronę przed porażeniem prądem elektrycznym. W przypadku większych instalacji, ważne jest również zastosowanie transformatorów i układów synchronizacji, zwłaszcza gdy agregat ma współpracować z siecią energetyczną.

Podłączenie agregatu do rozdzielnicy wymaga szczególnej uwagi. Należy użyć przewodów o odpowiednim przekroju, dostosowanym do mocy agregatu. Konieczne jest zastosowanie wyłącznika głównego oraz zabezpieczeń różnicowoprądowych. Wszystkie połączenia muszą być wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi normami i przepisami.

Automatyczne systemy przełączania (SZR)

Samoczynny Załącznik Rezerwy (SZR) to zaawansowany element instalacji generatora prądu. Umożliwia on automatyczne przełączenie zasilania z sieci na agregat w przypadku awarii głównego źródła energii. SZR monitoruje parametry sieci i w razie potrzeby uruchamia agregat, zapewniając ciągłość zasilania krytycznych odbiorników.

Instalacja SZR wymaga precyzyjnego doboru komponentów i konfiguracji. Proces obejmuje montaż sterownika, przekaźników, styczników oraz układów pomiarowych. Konieczne jest również zaprogramowanie parametrów przełączania, takich jak czas opóźnienia, progi napięciowe czy częstotliwościowe. Prawidłowo zainstalowany SZR znacząco zwiększa niezawodność systemu zasilania awaryjnego.

Bezpieczeństwo użytkowania agregatu prądotwórczego

Bezpieczeństwo to priorytet przy zabudowie agregatu prądotwórczego. Kluczowe aspekty obejmują ochronę przed porażeniem prądem, pożarem oraz zatruciem tlenkiem węgla. Niezbędne jest stosowanie wysokiej jakości materiałów izolacyjnych oraz regularnych przeglądów instalacji elektrycznej.

Istotne jest również zapewnienie odpowiedniej wentylacji, szczególnie w przypadku zabudowy wewnętrznej. System odprowadzania spalin musi być szczelny i odporny na wysokie temperatury. Warto rozważyć instalację czujników tlenku węgla i dymu, które mogą uratować życie w przypadku awarii.

• Najważniejsze zasady bezpieczeństwa:
  • Regularne przeglądy i konserwacja agregatu
  • Zapewnienie prawidłowej wentylacji
  • Stosowanie wysokiej jakości materiałów izolacyjnych
  • Montaż czujników tlenku węgla i dymu
  • Przestrzeganie zaleceń producenta dotyczących obsługi
  • Szkolenie personelu z zakresu bezpiecznej obsługi
  • Utrzymywanie czystości w pomieszczeniu agregatu

Konserwacja agregatu w zabudowie

Regularna konserwacja to klucz do długotrwałej i bezawaryjnej pracy agregatu prądotwórczego. Obejmuje ona szereg czynności, od prostych kontroli wizualnych po bardziej zaawansowane prace serwisowe. Częstotliwość przeglądów zależy od intensywności użytkowania i zaleceń producenta.

Podstawowe czynności konserwacyjne obejmują wymianę oleju, filtrów powietrza i paliwa, kontrolę poziomu płynów eksploatacyjnych oraz sprawdzenie stanu akumulatora. Ważne jest również regularne testowanie agregatu pod obciążeniem, co pozwala wykryć potencjalne problemy, zanim staną się poważne.

Element	Częstotliwość konserwacji	Czynności
Olej silnikowy	Co 100-200 godzin pracy lub raz w roku	Wymiana oleju i filtra
Filtr powietrza	Co 200-400 godzin pracy	Czyszczenie lub wymiana
Akumulator	Co miesiąc	Sprawdzenie poziomu elektrolitu, czyszczenie zacisków
Układ chłodzenia	Co 2 lata	Wymiana płynu chłodzącego
Cały agregat	Co tydzień	Kontrola wizualna, test pracy

Znaczenie specyfikacji producenta w procesie zabudowy

Specyfikacje producenta są fundamentem prawidłowej zabudowy agregatu prądotwórczego. Zawierają one kluczowe informacje dotyczące wymiarów, wymagań montażowych, parametrów elektrycznych i warunków pracy urządzenia. Ignorowanie tych wytycznych może prowadzić do poważnych problemów, takich jak przegrzewanie się agregatu, nadmierne wibracje czy nawet awarie zagrażające bezpieczeństwu.

Najważniejsze parametry techniczne obejmują moc znamionową, napięcie wyjściowe, wymiary zewnętrzne, wymagania dotyczące wentylacji oraz poziom hałasu. Istotne są również informacje o zużyciu paliwa, pojemności zbiornika oraz wymaganiach dotyczących fundamentu. Dokładna analiza tych danych pozwala na optymalne zaprojektowanie zabudowy i systemu pomocniczego.

Jak interpretować dane techniczne agregatu?

Interpretacja danych technicznych wymaga pewnej wiedzy specjalistycznej. Kluczowe jest zrozumienie różnicy między mocą ciągłą a szczytową agregatu. Moc ciągła określa maksymalną moc, którą urządzenie może dostarczać przez długi czas, podczas gdy moc szczytowa to krótkotrwała zdolność do przeciążeń.

Warto zwrócić uwagę na współczynnik mocy (cos φ) oraz klasę izolacji generatora. Te parametry wpływają na dobór kabli i zabezpieczeń. Nie można też pominąć informacji o poziomie hałasu - może to być kluczowe przy wyborze lokalizacji zabudowy agregatu prądotwórczego, szczególnie w obszarach mieszkalnych lub blisko biur.

Przepisy i normy dotyczące instalacji agregatów

Instalacja agregatu prądotwórczego podlega szeregowi regulacji prawnych i norm technicznych. W Polsce kluczowe znaczenie mają przepisy Prawa Budowlanego oraz normy dotyczące instalacji elektrycznych. Ważne są również regulacje związane z ochroną środowiska, szczególnie w kontekście emisji hałasu i spalin.

Normy techniczne, takie jak PN-HD 60364 dla instalacji elektrycznych niskiego napięcia, określają szczegółowe wymagania dotyczące bezpieczeństwa i efektywności instalacji. Istotne są również przepisy przeciwpożarowe, które mogą wpływać na wybór lokalizacji i sposób zabudowy agregatu.

• Kluczowe normy techniczne:
  • PN-HD 60364 - Instalacje elektryczne niskiego napięcia
  • PN-ISO 8528 - Zespoły prądotwórcze prądu przemiennego napędzane silnikiem spalinowym tłokowym
  • PN-E-05115 - Instalacje elektroenergetyczne prądu przemiennego o napięciu wyższym od 1 kV
  • PN-EN 12601 - Zespoły prądotwórcze napędzane silnikami spalinowymi tłokowymi
  • PN-EN 61000 - Kompatybilność elektromagnetyczna (EMC)

Jak zapewnić zgodność z przepisami?

Zapewnienie zgodności z przepisami wymaga kompleksowego podejścia. Kluczowe jest zaangażowanie wykwalifikowanych specjalistów - inżynierów elektryków i projektantów systemów zasilania awaryjnego. Warto również skonsultować się z lokalnymi władzami budowlanymi i środowiskowymi, aby uniknąć potencjalnych problemów w przyszłości.

Proces instalacji generatora prądu powinien być dokładnie udokumentowany. Należy zachować wszystkie certyfikaty, protokoły pomiarów i testy odbiorowe. Regularne przeglądy i konserwacja, zgodne z wytycznymi producenta i obowiązującymi normami, są niezbędne do utrzymania zgodności z przepisami w długim okresie. Pamiętaj, że przestrzeganie norm to nie tylko kwestia legalna, ale przede wszystkim gwarancja bezpieczeństwa i niezawodności twojego systemu zasilania awaryjnego.

Kompleksowe podejście do zabudowy agregatu prądotwórczego

Zabudowa agregatu prądotwórczego to złożony proces wymagający starannego planowania i uwzględnienia wielu aspektów technicznych. Od wyboru między instalacją zewnętrzną a wewnętrzną, przez zapewnienie odpowiedniego fundamentu i wentylacji, aż po skomplikowane systemy elektryczne - każdy element ma kluczowe znaczenie dla bezpieczeństwa i efektywności całego systemu.

Kluczową rolę odgrywają specyfikacje producenta, które stanowią fundament dla prawidłowego montażu zespołu prądotwórczego. Równie istotne jest przestrzeganie obowiązujących norm i przepisów, co gwarantuje nie tylko legalność instalacji, ale przede wszystkim jej bezpieczeństwo. Regularna konserwacja i przestrzeganie zasad bezpieczeństwa to nieodłączne elementy długotrwałej i bezawaryjnej eksploatacji agregatu.

Pamiętajmy, że profesjonalnie wykonana zabudowa agregatu prądotwórczego to inwestycja w niezawodne źródło energii, które może okazać się nieocenione w sytuacjach awaryjnych. Dlatego warto poświęcić czas i środki na staranne zaplanowanie i realizację tego przedsięwzięcia, korzystając z wiedzy i doświadczenia specjalistów w tej dziedzinie.
