Płyta fundamentowa to nowoczesny typ fundamentu, coraz częściej stosowany w budownictwie jednorodzinnym. To solidna, żelbetowa konstrukcja, która zastępuje tradycyjne ławy fundamentowe. Jej główne zalety to szybkość wykonania, dobra izolacja termiczna i możliwość stosowania na gruntach o słabej nośności.
Płyta składa się z kilku warstw, w tym zbrojonego betonu, izolacji termicznej i podsypki. Grubość płyty waha się od 20 do 40 cm, zależnie od obciążenia budynku. Cała konstrukcja jest otoczona materiałem izolacyjnym, najczęściej polistyrenem ekstrudowanym.
Najważniejsze informacje:- Szybka realizacja - 3-5 dni roboczych
- Dobra izolacja termiczna dzięki zastosowaniu XPS
- Brak konieczności wykonywania głębokich wykopów
- Niemożliwość budowy piwnicy
- Wymaga specjalistycznego projektowania
Definicja płyty fundamentowej
Przekrój płyty fundamentowej to nowoczesne rozwiązanie konstrukcyjne, zastępujące tradycyjne ławy fundamentowe. To monolityczna, żelbetowa płyta, która stanowi podstawę budynku i równomiernie rozkłada jego ciężar na podłoże.
Podstawowe cechy płyty fundamentowej to jej jednolita struktura, wysoka sztywność i zdolność do przenoszenia obciążeń. Charakteryzuje się ona również dobrą izolacją termiczną i możliwością zastosowania na gruntach o słabej nośności. Konstrukcja płyty fundamentowej umożliwia szybkie wykonanie i eliminuje konieczność głębokich wykopów.

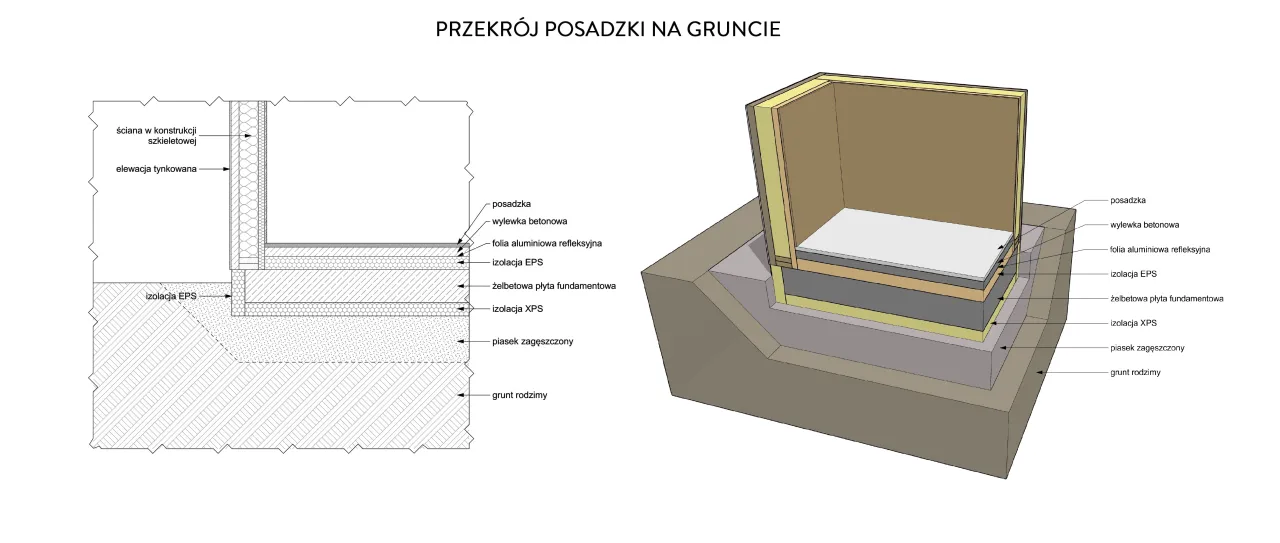

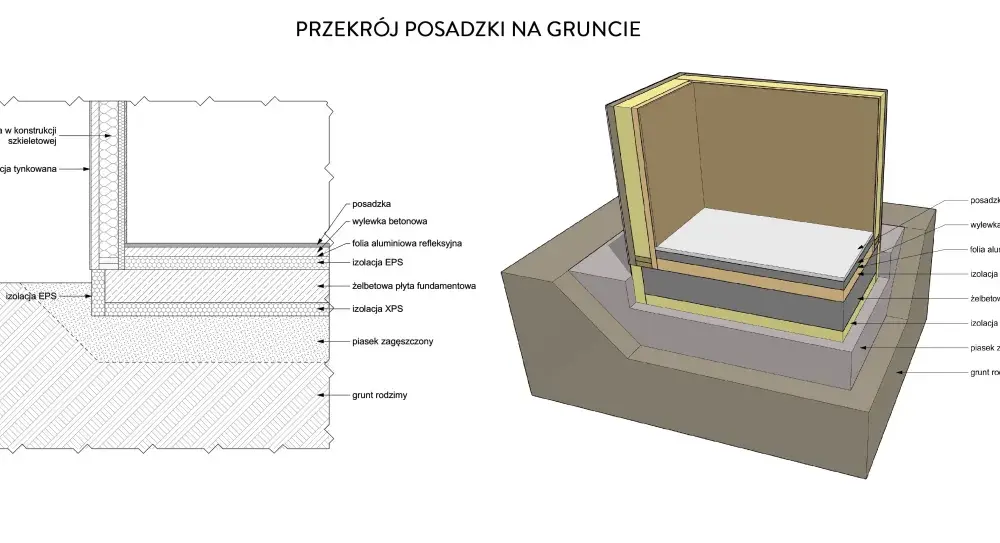

Warstwy płyty fundamentowej
Płyta żelbetowa
Przekrój płyty fundamentowej rozpoczyna się od głównej części, czyli płyty żelbetowej. To masywna warstwa betonu zbrojonego stalowymi prętami, która stanowi trzon całej konstrukcji. Zapewnia ona stabilność i nośność dla całego budynku, równomiernie rozkładając obciążenia na grunt.
Typowa grubość płyty żelbetowej waha się od 20 do 40 cm, w zależności od obciążeń i warunków gruntowych. Stosuje się tu beton o wysokiej klasie wytrzymałości, najczęściej C20/25 lub C25/30, oraz stal zbrojeniową klasy A-IIIN.
Izolacja termiczna
Kolejna warstwa w przekroju płyty fundamentowej to izolacja termiczna. Jej zadaniem jest ograniczenie strat ciepła przez fundament oraz ochrona przed wilgocią. Izolacja ta znacząco wpływa na efektywność energetyczną całego budynku.
Najczęściej stosowanym materiałem jest polistyren ekstrudowany (XPS) o grubości około 10 cm. Czasami używa się też płyt z polistyrenu ekspandowanego (EPS) o podwyższonej odporności na wilgoć.
Podsypka
Podsypka to warstwa, która wyrównuje i stabilizuje podłoże pod płytą fundamentową. Zapewnia ona równomierne podparcie dla całej konstrukcji i ułatwia odprowadzanie wody.
Zazwyczaj stosuje się tu pospółkę lub piasek zagęszczony mechanicznie. Grubość tej warstwy wynosi najczęściej od 20 do 30 cm, w zależności od warunków gruntowych.
Instalacje wewnętrzne
W konstrukcji płyty fundamentowej często umieszcza się różne instalacje wewnętrzne. Mogą to być rury kanalizacyjne, wodociągowe czy elementy ogrzewania podłogowego. Takie rozwiązanie pozwala na efektywne wykorzystanie przestrzeni i ułatwia późniejsze prace wykończeniowe.
Czytaj więcej: Mocowanie słupka balustrady do betonu: 5 skutecznych metod
Proces budowy płyty fundamentowej
Etapy budowy płyty fundamentowej obejmują:
- Przygotowanie terenu i wykonanie wykopu
- Ułożenie i zagęszczenie podsypki
- Montaż izolacji przeciwwilgociowej
- Ułożenie zbrojenia i instalacji wewnętrznych
- Betonowanie płyty
- Pielęgnacja betonu i wykonanie izolacji termicznej
Cały proces budowy płyty fundamentowej trwa zwykle od 3 do 5 dni roboczych, co jest znacznie szybsze niż w przypadku tradycyjnych fundamentów.
Zalety płyty fundamentowej
- Szybkość wykonania - krótki czas realizacji w porównaniu z tradycyjnymi fundamentami
- Dobra izolacja termiczna - ograniczenie strat ciepła przez grunt
- Równomierne rozłożenie obciążeń - idealne dla gruntów o słabej nośności
- Brak mostków termicznych - jednolita struktura eliminuje problemy z przemarzaniem
- Możliwość instalacji ogrzewania podłogowego - łatwa integracja z systemem grzewczym
Wady i ograniczenia
Przekrój płyty fundamentowej ma też swoje ograniczenia. Główną wadą jest brak możliwości wykonania piwnicy, co może być istotne dla niektórych inwestorów. Ponadto, płyta wymaga bardzo starannego zaprojektowania i wykonania, co może zwiększyć koszty początkowe. W przypadku błędów w projekcie lub realizacji, naprawa płyty fundamentowej jest znacznie trudniejsza niż tradycyjnych fundamentów.
Zastosowanie w różnych typach budynków
W domach jednorodzinnych płyta fundamentowa sprawdza się doskonale, zapewniając stabilną podstawę i dobrą izolację termiczną. Jest szczególnie polecana dla domów energooszczędnych i pasywnych.
W budynkach o skomplikowanej bryle konstrukcja płyty fundamentowej pozwala na łatwe dostosowanie do nietypowych kształtów. Umożliwia też elastyczne rozmieszczenie ścian nośnych.
Płyty fundamentowe znajdują również zastosowanie w lekkich konstrukcjach przemysłowych i halach magazynowych. Sprawdzają się też w budownictwie modułowym i prefabrykowanym.
Porównanie z tradycyjnymi fundamentami
| Kryterium | Płyta fundamentowa | Ławy fundamentowe |
|---|---|---|
| Czas realizacji | 3-5 dni | 7-14 dni |
| Izolacja termiczna | Bardzo dobra | Umiarkowana |
| Możliwość budowy piwnicy | Nie | Tak |
| Odporność na nierównomierne osiadanie | Wysoka | Umiarkowana |
Aspekty techniczne
Zbrojenie płyty
Zbrojenie odgrywa kluczową rolę w konstrukcji płyty fundamentowej. Składa się ono z siatki prętów stalowych, które zwiększają wytrzymałość betonu na rozciąganie. Stosuje się zarówno zbrojenie dolne, jak i górne, a w miejscach szczególnie obciążonych dodaje się dodatkowe wkładki zbrojeniowe.
Izolacja przeciwwilgociowa
Izolacja przeciwwilgociowa chroni płytę fundamentową przed wilgocią z gruntu. Najczęściej stosuje się folię PE lub specjalne masy bitumiczne. W trudnych warunkach gruntowych można zastosować izolację ciężką, np. z papy termozgrzewalnej.
- Przeprowadź dokładne badania geotechniczne gruntu
- Uwzględnij wszystkie przewidywane obciążenia budynku
- Zaplanuj odpowiednie dylatacje, szczególnie w przypadku dużych płyt
- Skonsultuj projekt z doświadczonym konstruktorem
Koszty i opłacalność
Koszt wykonania płyty fundamentowej zależy od wielu czynników, takich jak wielkość budynku, warunki gruntowe czy zastosowane materiały izolacyjne. Początkowy wydatek może być wyższy niż w przypadku tradycyjnych fundamentów, ale często rekompensuje to szybkość wykonania i niższe koszty eksploatacji.
W perspektywie długoterminowej, płyta fundamentowa może okazać się bardziej opłacalna dzięki lepszej izolacji termicznej i mniejszym stratom ciepła. Jest to szczególnie istotne w przypadku domów energooszczędnych i pasywnych.
Płyta fundamentowa - nowoczesne rozwiązanie dla stabilnego i energooszczędnego budownictwa
Przekrój płyty fundamentowej to kompleksowe rozwiązanie, które rewolucjonizuje sposób, w jaki budujemy domy i inne obiekty. Łącząc w sobie funkcje nośne, izolacyjne i instalacyjne, płyta fundamentowa oferuje szereg korzyści, które czynią ją atrakcyjną alternatywą dla tradycyjnych fundamentów.
Kluczowe zalety, takie jak szybkość wykonania, doskonała izolacja termiczna i możliwość równomiernego rozłożenia obciążeń, sprawiają, że płyta fundamentowa jest szczególnie cenna w budownictwie energooszczędnym i na terenach o trudnych warunkach gruntowych. Mimo pewnych ograniczeń, takich jak brak możliwości budowy piwnicy, korzyści często przeważają nad wadami.
Wybierając konstrukcję płyty fundamentowej, inwestorzy powinni pamiętać o starannym projektowaniu i wykonawstwie, które są kluczowe dla jej efektywności. W perspektywie długoterminowej, płyta fundamentowa może przyczynić się do znacznych oszczędności energetycznych i zapewnić stabilną podstawę dla różnorodnych typów budynków.
