Łączniki do krokwi to kluczowe elementy konstrukcyjne w budownictwie dachowym. Służą do łączenia krokwi z innymi częściami dachu, jak murłaty czy płatwie. Najczęściej wykonane są ze stali ocynkowanej, co zapewnia im trwałość i odporność na korozję. Prawidłowy dobór i montaż łączników ma ogromne znaczenie dla stabilności i bezpieczeństwa całej konstrukcji dachowej.
Istnieje kilka rodzajów łączników, każdy o specyficznym zastosowaniu. Wsporniki krokwi łączą krokwie z murłatami, kleszcze wzmacniają połączenia między przeciwległymi krokwiami, a jętki dodatkowo usztywniają konstrukcję. Kątowniki i złącza czołowe znajdują zastosowanie w miejscach narażonych na duże obciążenia.
Kluczowe informacje:- Łączniki do krokwi są niezbędne w konstrukcjach dachowych
- Wykonane są głównie ze stali ocynkowanej
- Istnieje kilka rodzajów łączników o różnych funkcjach
- Prawidłowy montaż wpływa na bezpieczeństwo konstrukcji
- Stosowane są w więźbach dachowych, altanach i domach szkieletowych
Czym są łączniki do krokwi i jaką pełnią funkcję?

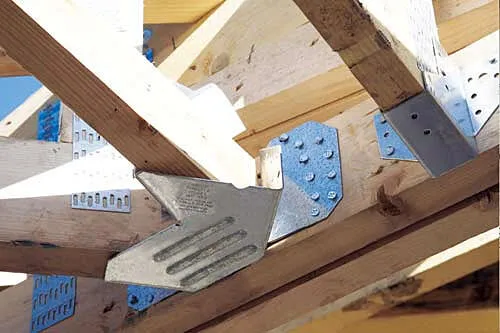

Łączniki do krokwi to specjalistyczne elementy konstrukcyjne stosowane w budownictwie dachowym. Służą do łączenia krokwi z innymi elementami więźby dachowej, takimi jak murłaty czy płatwie.
W konstrukcjach dachowych łączniki do krokwi pełnią kluczową rolę. Zapewniają stabilne połączenie między poszczególnymi elementami, umożliwiając równomierne rozłożenie obciążeń. Dodatkowo, pozwalają na precyzyjne dopasowanie kątów i odległości między elementami, co jest niezbędne dla zachowania geometrii dachu.
Prawidłowo dobrane i zamontowane łączniki do krokwi mają ogromne znaczenie dla stabilności i bezpieczeństwa całego budynku. Zapobiegają odkształceniom konstrukcji pod wpływem czynników atmosferycznych, takich jak wiatr czy śnieg.
Rodzaje łączników do krokwi
Wsporniki krokwi

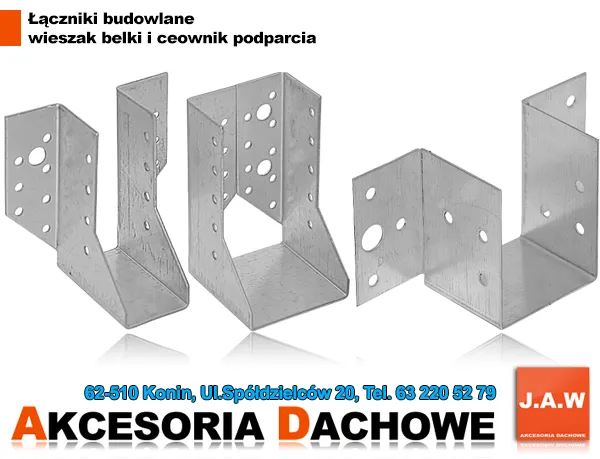

Wsporniki krokwi to jedne z najpopularniejszych łączników do krokwi. Służą do łączenia krokwi z murłatami lub betonowym wieńcem w ścianie kolankowej. Ich kształt przypomina literę "U", co umożliwia stabilne osadzenie krokwi.
Montaż wsporników krokwi odbywa się za pomocą gwoździ lub śrub nierdzewnych. Ważne jest, aby połączenie było solidne i odporne na siły działające na konstrukcję dachu.
Kleszcze dachowe
Kleszcze dachowe to elementy łączące krokwie z dwóch przeciwległych połaci dachu. Pełnią funkcję wzmacniającą, przeciwdziałając siłom rozpierającym dach. Najczęściej montowane są parami, co dodatkowo zwiększa ich skuteczność.
Instalacja kleszczy dachowych wymaga precyzji. Mocuje się je do krokwi za pomocą specjalnych łączników lub bezpośrednio, wykorzystując połączenia ciesielskie.
Jętki
Jętki drewniane to poziome elementy konstrukcyjne, łączące przeciwległe krokwie. Ich głównym zadaniem jest usztywnienie konstrukcji dachu i zapobieganie jego rozpieraniu. Jętki znacząco zwiększają wytrzymałość całej więźby dachowej.
Połączenie jętek z krokwiami może być realizowane na różne sposoby. Najczęściej stosuje się połączenia czopowe lub doczołowe, wzmacniane dodatkowo okuciami ciesielskimi.
Kątowniki budowlane
Kątowniki budowlane znajdują szerokie zastosowanie w konstrukcjach dachowych. Służą do łączenia drewnianych elementów pod kątem prostym, zapewniając stabilność i precyzję montażu. Są szczególnie przydatne w miejscach narażonych na duże obciążenia.
Zastosowanie kątowników budowlanych zwiększa sztywność konstrukcji. Dodatkowo, ułatwiają one montaż i pozwalają na szybkie i dokładne łączenie elementów.
Złącza czołowe i typu motyl
Złącza czołowe i typu motyl to specjalistyczne okucia ciesielskie stosowane w konstrukcjach dachowych. Służą do łączenia desek okapowych z krokwiami oraz do czołowego łączenia krokwi z innymi elementami. Ich unikalna konstrukcja pozwala na swobodne pracowanie drewna.
Stosowanie złączy czołowych i typu motyl zmniejsza ryzyko uszkodzeń konstrukcji. Zapewniają one elastyczne połączenie, które dostosowuje się do naturalnych ruchów drewna pod wpływem zmian temperatury i wilgotności.
Z jakich materiałów wykonuje się łączniki do krokwi?
- Stal ocynkowana
- Stal nierdzewna
- Aluminium
- Tworzywa sztuczne wzmacniane włóknem szklanym
- Drewno (w przypadku tradycyjnych połączeń ciesielskich)
Stal ocynkowana to najpopularniejszy materiał do produkcji łączników do krokwi. Charakteryzuje się wysoką wytrzymałością i odpornością na korozję. Warstwa cynku chroni stal przed działaniem czynników atmosferycznych, znacząco wydłużając żywotność łączników.
Inne popularne materiały to stal nierdzewna i aluminium. Stal nierdzewna jest szczególnie odporna na korozję, co czyni ją idealną do zastosowań w trudnych warunkach. Aluminium z kolei jest lekkie i również odporne na korozję, ale ma niższą wytrzymałość niż stal.
Gdzie stosuje się łączniki do krokwi?
- Więźby dachowe
- Altany ogrodowe
- Zadaszenia tarasów
- Domy w technologii szkieletowej
Łączniki do krokwi są nieodzownym elementem w konstrukcji więźb dachowych. Zapewniają stabilne połączenie między krokwiami a innymi elementami, takimi jak murłaty, płatwie czy jętki. Ich prawidłowy dobór i montaż ma kluczowe znaczenie dla trwałości i bezpieczeństwa całej konstrukcji dachu.
Poza tradycyjnymi więźbami, łączniki do krokwi znajdują zastosowanie w innych konstrukcjach drewnianych. W altanach ogrodowych czy zadaszeniach tarasów pełnią podobną funkcję jak w dachach domów. W budownictwie szkieletowym są wykorzystywane do łączenia elementów nośnych ścian z konstrukcją dachu.
Jak prawidłowo dobrać i zamontować łączniki do krokwi?
- Rodzaj konstrukcji dachowej
- Obciążenia, jakim będzie poddawana konstrukcja
- Wymiary i rodzaj drewna użytego do budowy więźby
- Kąt nachylenia dachu
- Lokalne warunki klimatyczne
Prawidłowy dobór łączników do krokwi ma kluczowe znaczenie dla bezpieczeństwa całej konstrukcji. Niewłaściwie dobrane elementy mogą prowadzić do osłabienia więźby, a w skrajnych przypadkach nawet do jej zawalenia. Dlatego tak ważne jest uwzględnienie wszystkich czynników wpływających na obciążenie dachu.
Montaż łączników do krokwi powinien być przeprowadzony zgodnie z instrukcjami producenta i zasadami sztuki budowlanej. Ważne jest, aby wszystkie elementy były solidnie przymocowane, z użyciem odpowiednich śrub lub gwoździ. Należy zwrócić uwagę na prawidłowe rozmieszczenie łączników, aby zapewnić równomierne rozłożenie obciążeń. Podczas montażu warto korzystać z poziomicy i innych narzędzi pomiarowych, aby zachować precyzję.
- Używanie niewłaściwych lub zbyt małych łączników - zawsze dobieraj łączniki zgodnie z projektem i obliczeniami statycznymi
- Nieprawidłowe rozmieszczenie łączników - przestrzegaj zaleceń producenta dotyczących rozstawu
- Zbyt płytkie osadzenie łączników - upewnij się, że łączniki są osadzone na pełną głębokość
- Brak zabezpieczenia antykorozyjnego - stosuj łączniki ocynkowane lub ze stali nierdzewnej
- Niedokręcenie śrub - zawsze sprawdzaj, czy wszystkie połączenia są solidnie dokręcone
Normy jakości i atesty dla łączników do krokwi
Certyfikacja łączników do krokwi ma kluczowe znaczenie dla bezpieczeństwa konstrukcji dachowych. Potwierdza ona, że dany produkt spełnia wymagane normy wytrzymałościowe i jakościowe. Stosowanie certyfikowanych łączników zwiększa pewność, że konstrukcja dachu będzie stabilna i bezpieczna przez wiele lat.
- EN 14545 - Konstrukcje drewniane - Łączniki
- EN 1995-1-1 (Eurokod 5) - Projektowanie konstrukcji drewnianych
- DIN 1052 - Konstrukcje drewniane
- CE - oznakowanie zgodności z normami europejskimi
Aby sprawdzić, czy łącznik do krokwi posiada odpowiednie certyfikaty, należy przede wszystkim szukać oznaczeń CE na produkcie lub opakowaniu. Warto również poprosić sprzedawcę o dokumentację techniczną, która powinna zawierać informacje o przeprowadzonych badaniach i uzyskanych atestach. W przypadku wątpliwości, można skontaktować się bezpośrednio z producentem.
| Typ łącznika | Materiał | Główne zastosowanie | Zalety | Wady |
|---|---|---|---|---|
| Wsporniki krokwi | Stal ocynkowana | Łączenie krokwi z murłatą | Wysoka wytrzymałość, łatwy montaż | Wymagają precyzyjnego dopasowania |
| Kleszcze dachowe | Drewno | Wzmacnianie połączeń krokwi | Naturalne, estetyczne, elastyczne | Podatne na działanie wilgoci |
| Jętki | Drewno | Usztywnianie konstrukcji dachu | Efektywne przenoszenie obciążeń | Ograniczają przestrzeń użytkową poddasza |
| Kątowniki budowlane | Stal ocynkowana | Łączenie elementów pod kątem prostym | Uniwersalne, łatwe w montażu | Widoczne na konstrukcji |
| Złącza czołowe | Stal nierdzewna | Łączenie desek okapowych | Odporność na korozję, elastyczność | Wyższy koszt |
Wskazówki dotyczące montażu poszczególnych typów łączników
Montaż wsporników krokwi
- Wyznacz dokładne położenie wsporników na murłacie
- Przygotuj otwory pod śruby montażowe
- Umieść wspornik i przykręć go do murłaty
- Osadź krokiew we wsporniku
- Zabezpiecz połączenie dodatkowymi gwoździami lub wkrętami
- Wiertarka
- Wkrętarka
- Młotek
- Poziomica
Instalacja kleszczy dachowych
Proces montażu kleszczy dachowych rozpoczyna się od dokładnego pomiaru i oznaczenia miejsc ich mocowania na krokwiach. Następnie przygotowuje się gniazda w krokwiach, jeśli stosuje się połączenia tradycyjne. Kleszcze mocuje się do krokwi za pomocą śrub ciesielskich lub specjalnych łączników metalowych, dbając o ich równe ułożenie.
Typowym problemem przy montażu kleszczy jest ich niedokładne dopasowanie. Można temu zaradzić, stosując szablony lub precyzyjne pomiary. Innym wyzwaniem może być zapewnienie odpowiedniej sztywności połączenia - rozwiązaniem jest użycie dodatkowych elementów wzmacniających, takich jak płytki perforowane.
Prawidłowe mocowanie jętek
Jętki drewniane można łączyć z krokwiami na kilka sposobów. Najpopularniejsze metody to połączenia na wręby, czopy lub z użyciem stalowych łączników. Wybór metody zależy od konstrukcji dachu i przewidywanych obciążeń.
Dla zapewnienia stabilności, ważne jest, aby jętki były zamontowane poziomo i symetrycznie. Warto stosować dodatkowe wzmocnienia w postaci kl amr lub nakładek. Precyzyjne dopasowanie i solidne mocowanie jętek ma kluczowe znaczenie dla stabilności całej konstrukcji dachowej.
Jak konserwować łączniki do krokwi?
Regularna konserwacja łączników do krokwi jest niezbędna dla zachowania ich właściwości i przedłużenia żywotności całej konstrukcji dachowej. Zaniedbania w tej kwestii mogą prowadzić do osłabienia połączeń, a w konsekwencji do poważnych uszkodzeń dachu.
Ochrona przed korozją to kluczowy aspekt konserwacji łączników do krokwi. W przypadku elementów stalowych, warto regularnie sprawdzać stan powłoki ochronnej i w razie potrzeby uzupełniać ją farbą antykorozyjną. Dla łączników ze stali ocynkowanej, ważne jest unikanie uszkodzeń mechanicznych warstwy cynku. W przypadku elementów aluminiowych, należy dbać o czystość i unikać kontaktu z agresywnymi substancjami chemicznymi.
Przeglądy i konserwację łączników do krokwi najlepiej przeprowadzać co najmniej raz w roku, najlepiej przed sezonem zimowym. W przypadku ekstremalnych warunków atmosferycznych lub po silnych wichurach, warto przeprowadzić dodatkową inspekcję.
Łączniki do krokwi: klucz do bezpiecznej i trwałej konstrukcji dachowej
Łączniki do krokwi to fundamentalne elementy każdej solidnej konstrukcji dachowej. Od wsporników krokwi po złącza czołowe, każdy typ łącznika pełni unikalną i niezbędną funkcję w zapewnieniu stabilności i wytrzymałości dachu. Prawidłowy dobór i montaż tych elementów ma kluczowe znaczenie dla bezpieczeństwa całego budynku.
Różnorodność dostępnych łączników do krokwi pozwala na optymalne dopasowanie do specyfiki każdej konstrukcji. Niezależnie od tego, czy budujemy tradycyjną więźbę dachową, czy lekką altanę ogrodową, odpowiednie łączniki zapewnią trwałość i niezawodność przez wiele lat. Pamiętajmy jednak, że nawet najlepsze łączniki wymagają regularnej konserwacji i przeglądów.
Inwestycja w wysokiej jakości, certyfikowane łączniki do krokwi to inwestycja w spokój ducha i bezpieczeństwo. Przestrzegając zasad prawidłowego montażu i dbając o systematyczną konserwację, możemy cieszyć się stabilnym i bezpiecznym dachem przez długie lata.
